平面磨床电器改造
平面磨床电器改造

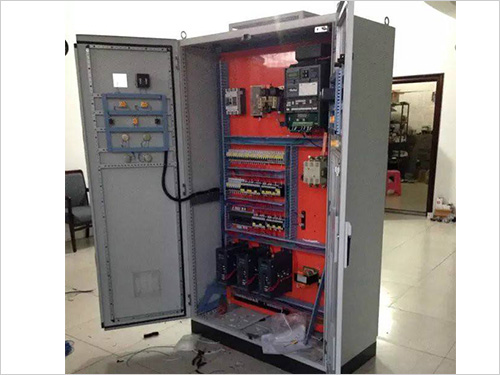

产品描述:

平面磨床电器改造由于磨床的冷却泵箱是与床身分开安装的,所以冷却泵电动机M2由插头插座Xl接通电源,在需要提供冷却液时才插上。......

全国服务热线:13703171080

我要询价

产品描述

平面磨床电器改造后电气原理图


(一)主电路


三相交流电源由电源开关QS引入,由FUl作全电路的短路保护。砂轮电动机M1和液压


电动机M3分别由接触器KMl、KM2控制,并分别由热继电器FRl、FR2作过载保护。由于磨床的冷却泵箱是与床身分开安装的,所以冷却泵电动机M2由插头插座Xl接通电源,在需要提供冷却液时才插上。M2受M1起动和停转的控制。由于M2的容量较小,因此不需要过载保护。三台电动机均直接起动,单向旋转。


(二)控制电路


控制电路采用380V电源,由FU2作短路保护。SBl、SB2和SB3、SB4分别为M1和M3的起动、停止按钮,通过KMl、KM2控制M1和M3的起动、停止。


(三)电磁吸盘电路


电磁吸盘结构与工作原理,其线圈通电后产生电磁吸力,以吸持铁磁性材料的工件进行磨削加工。与机械夹具相比较,电磁吸盘具有操作简便、不损伤工件的优点,特别适合于同时加工多个小工件;采用电磁吸盘的另一优点是工件在磨削时发热能够自由伸缩,不至于变形。但是电磁吸盘不能吸持非铁磁性材料的工件,而且其线圈还必须使用直流电。

直流电压供给电磁吸盘线圈YH。SA2是电磁吸盘的控制开关,待加工时,将SA2扳至右边的“吸合”位置,触点(301—303)、(302—304)接通,电磁吸盘线圈通电,产生电磁吸力将工件牢牢吸持。加工结束后,将SA2扳至中间的“放松”位置,电磁吸盘线圈断电,可将工件取下。如果工件有剩磁难以取下,可将SA2扳至左边的“退磁”位置,触点(301—305)、(302—303)接通,可见此时线圈通以反向电流产生反向磁场,对工件进行退磁,注意这时要控制退磁的时间,否则工件会因反向充磁而更难取下。R2用于调节退磁的电流。采用电磁吸盘的磨床还配有专用的交流退磁器,如图7-8所示,如果退磁不够彻底,可以使用退磁器退去剩磁,X2是退磁器的电源插座。


电气保护环节


除常规的电路短路保护和电动机的过载保护之外,电磁吸盘电路还专门设有一些保护环节。


1.电磁吸盘的弱磁保护


采用电磁吸盘来吸持工件有许多好处,但在进行磨削加工时一旦电磁吸力不足,就会造成工件飞出事故。因此在电磁吸盘线圈电路中串入欠电流继电器KA的线圈,KA的动合触点与SA2的一对动合触点并联,串接在控制砂轮电动机M1的接触器KMl线圈支路中,SA2的动合触点(6—8)只有在“退磁”档才接通,而在“吸合”档是断开的,这就保证了电磁吸盘在吸持工件时必须保证有足够的充磁电流,才能起动砂轮电动机M1;在加工过程中一旦电流不足,欠电流继电器KA动作,能够及时地切断KMl线圈电路,使砂轮电动机M1停转,避免事故发生。如果不使用电磁吸盘,可以将其插头从插座X3上拔出,将SA2扳至“退磁”档,此时SA2的触点(6—8)接通,不影响对各台电动机的操作。


2.电磁吸盘线圈的过电压保护


电磁吸盘线圈的电感量较大,当SA2在各挡间转换时,线圈会产生很大的自感电动势,使线圈的绝缘和电器的触点损坏。因此在电磁吸盘线圈两端并联电阻器R3作为放电回路。


3.整流器的过电压保护


在整流变压器TI的二次侧并联由R1、C组成的阻容吸收电路,用以吸收交流电路产生的过电压和在直流侧电路通断时产生的浪涌电压,对整流器进行过电压保护。


平面磨床电路较容易产生的故障还有控制电路中由SA2和KA的动合触点并联的部分。如果SA2和KA的触点接触不良,使接点(6-8)间不能接通,则会造成M1和M2无法正常起动,平时应特别注意检查。
