数控龙门刨床搬迁改造
数控龙门刨床搬迁改造

产品描述:

数控龙门刨床搬迁改造后工作台采用编码器定位,定位精度高,换向平稳,不容易跑车,保留原有电动机运行速度快,效率高,配备了触摸屏,能显示机床的运行状态,显示报警信息,方便维修,运行可靠,技术成熟.......

全国服务热线:13703171080

我要询价

产品描述

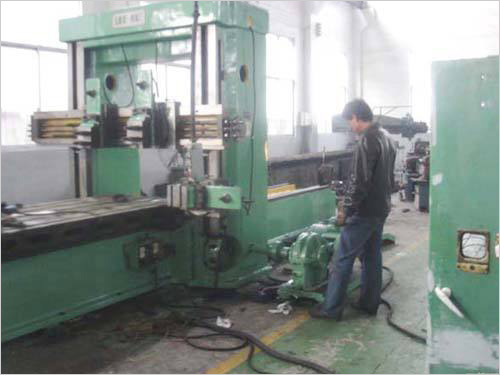

数控龙门刨搬迁改造厂家介绍在机床搬迁全进程中要做到搬迁前的检查,搬迁时按预案进行,搬迁后准确复原机床各项精度和功用。

数控龙门刨床搬迁改造后工作台采用编码器定位,定位精度高,换向平稳,不容易跑车,保留原有电动机运行速度快,效率高,配备了触摸屏,能显示机床的运行状态,显示报警信息,方便维修,运行可靠,技术成熟。

龙门刨铣床的精度和效率要比龙门铣床差的多,但是有刨削的优势。 龙门刨铣床工件在装卸、上下及翻身时,要选择好地方。注意边口毛刺割手,并注意和行车工、挂钩工密切配合。开车后,若要重新调整行程挡铁、测量工件、清扫铁屑,都须先停车,然后进行。刨刀可在刀架上作垂直或斜向进给运动:横梁可在两立柱上作上下调整.一般在两个立柱上还安装可沿立柱上下移动的侧刀架,以扩大加工范围工作台回程时能机动抬刀,以免划伤工件表面。 它集合了铣床和刨床的功能特点。

机床型号为BX2012,产地为济南弟二机床厂,要求改造后机床的调速范围为5m/min一60m/min,系统运行的平滑性要好,能实现无级调速,且有很好的起制动性能。起制动时既能快速启动和制动,又保证机械冲击不过大,不对机械部件造成损害。能快速实现提速、降速和平稳的调节速度,换向时要减小对齿轮的冲击。能实现慢速切入,稳速加工,快速换向,点动调节等各种加工工艺要求。

拆机前电气预备

(1)拆机前要阅读机床的电气原理图、接线图、液压原理图等相关图样,以及操作说明书等文件,以便拆线时将机床上的电动机、阀、感应开关和限位开关等电气元器件与图上一一对应。

(2)尽可能多地了解机床的操作方法及机床的现有功用。

(3)做好NC数据和PLC程序备份。

(4)检查机床上电气元件的标签,并应与图样共同。

(5)检查电柜中的元器件状况。

(6)断电丈量某些电气元件、电路内阻,如电源负载、阀、制动器及电动机等,以便将来接线复原后,核对是否有短路、断路之处。

搬迁机床断电后电气拆机要过程

(1)将机床部件运转到可拆方位,经机械担任人承认后方可断电拆机。

(2)将电气元件、电缆和电线上的编号符号明晰,做好拆线记载。

机床搬迁后接线并通电

(1)按所作的拆机记载接线,通电前核实机床电气元件内阻,并按功用查线保证接线正确。

(2)按正常通电顺序通电:操控回路、主回路、回装NC数据和PLC程序。

按各坐标运转的条件:泵组调试、压力调试及光滑等正常后,经机械担任人赞同后方可开端各坐标调试。如有旋转坐标,应了解旋转规模,调试时格外当心不要拉断电缆及油管。

龙门刨数控改造顺序:

1、拆除旧电气控制柜和发电机组,保留原有的直流电动机和进刀、横梁电机;

2、采用英国欧陆直流调速装置取代原发电机组,该直流调速装置采用16位数字化设计,具有诊断、自优化、自动报警、节能等功能;

3、设计电气原理图纸,制作新电气控制柜,

4、逻辑控制采用PLC控制,提高动作准确率,简化电路;

5、拆除工作台原有的机械式换向开关,采用光电编码器取代,操作方便。
